التطور المذهل لأقنعة التنفس الروسية والسوفييتية عبر التاريخ

على ضوء المتغيرات السياسية والعسكرية المتسارعة التي شهدها الاتحاد السوفياتي سابقاً، وروسيا حالياً، كان الاهتمام بالقطاع العسكري هو شغل البلاد الشاغل، كان أحد تلك المجالات التي شهدت تطوراً مضطرداً هي صناعة الأقنعة التنفسية وتطويرها، وفيما يلي إضاءة على بعض الأنواع واستخداماتها ومسيرة تطورها:

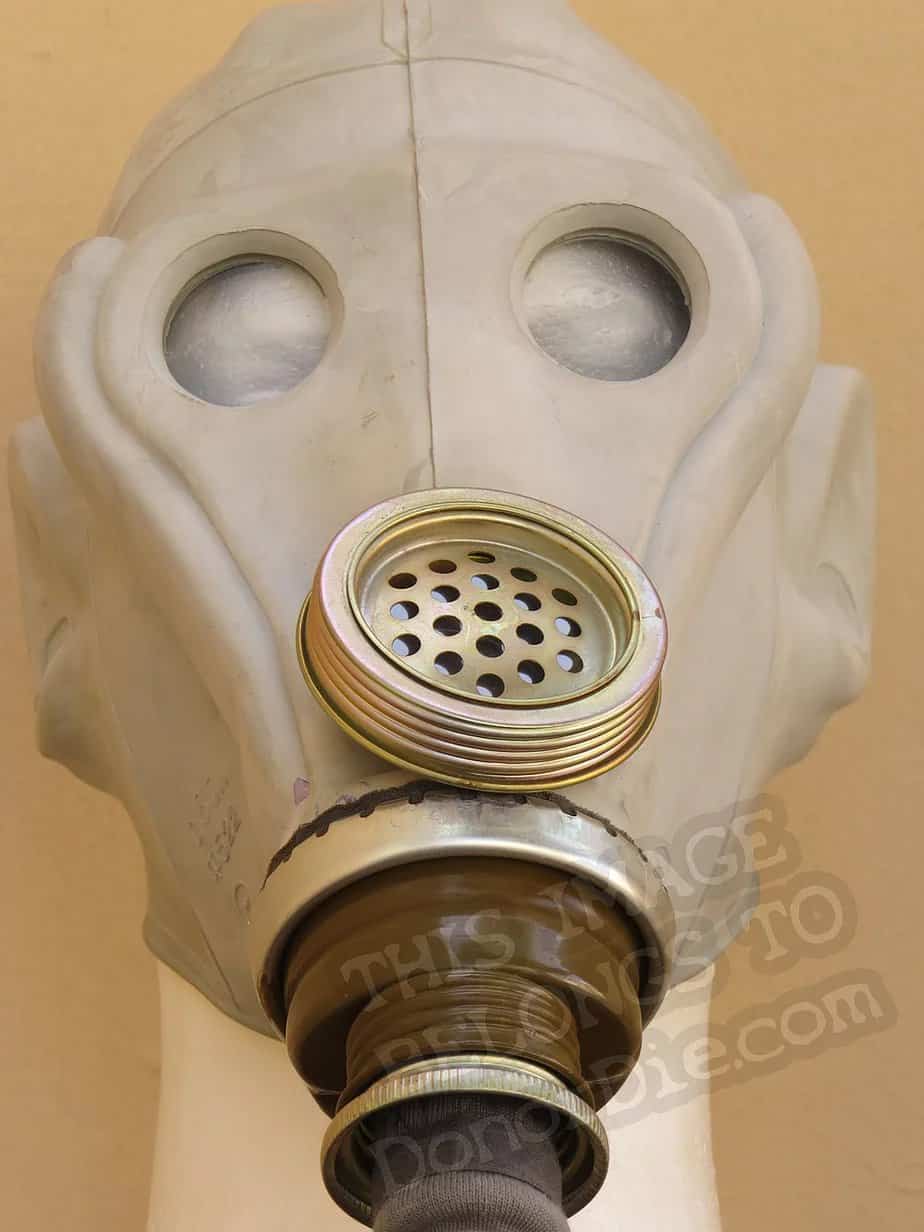

قناع غاز Schms

سنوات الاستخدام: من عام 1958 وحتى أواخر الثمانينيات.
تم صنع هذا القناع في الصورة في الربع الثاني من عام 1985 (بين أبريل ويونيو).

استُعمِل من قبل: الجيش
المصنّع: شركات مختلفة صنعت هذا القناع وكان لكل منطقة مصنعها الخاص. تم صنع المثال في الصورة في مدينة ساراتوف.
الأسماء البديلة: قناع القرد.

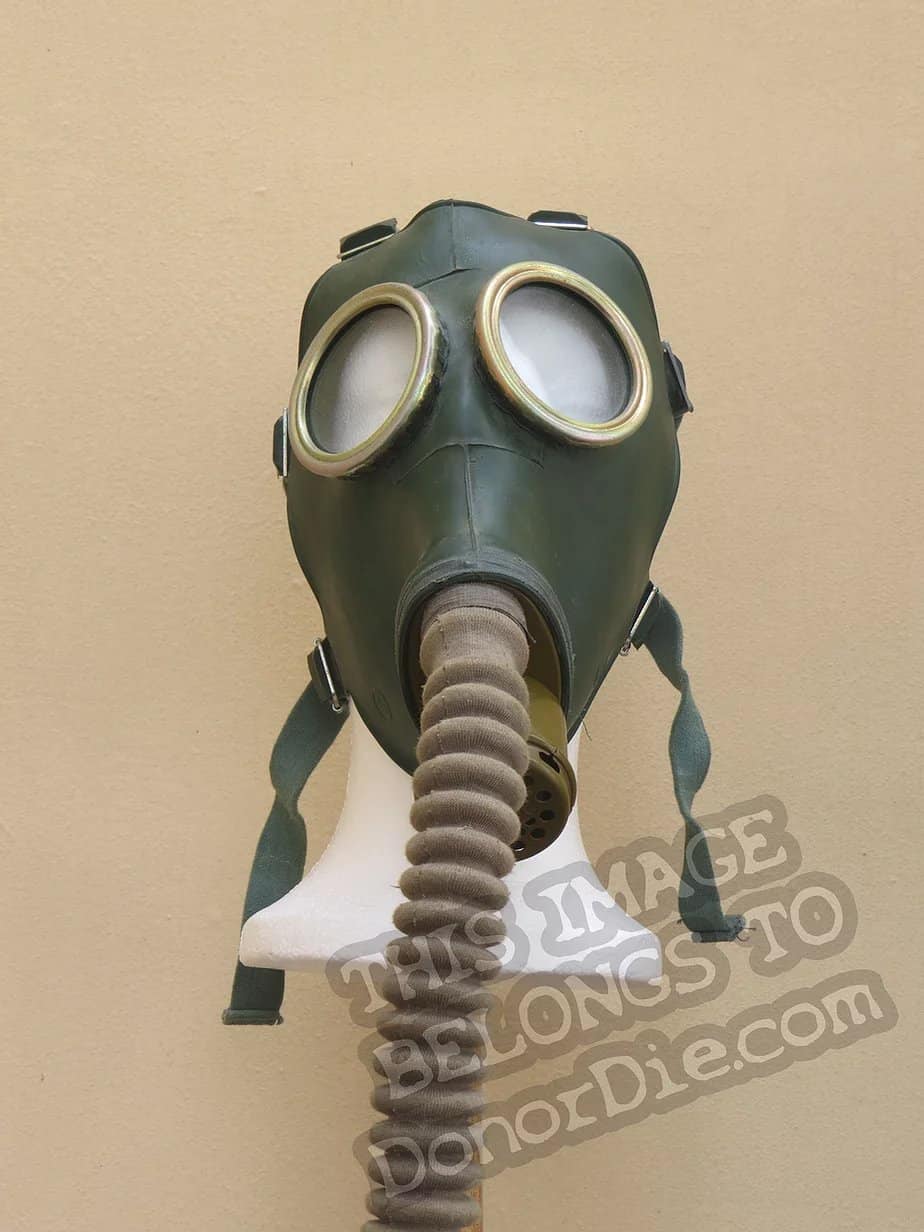

قناع غاز GP-4U

سنوات الاستخدام: من أواخر الخمسينيات حتى أوائل التسعينات (تستخدمها وحدات الدفاع المدني).
تم صنع هذا القناع في الربع الثالث (بين يوليو وسبتمبر) من عام 1968.
استُعمِل من قبل: مدنيين

المصنّع: شركات مختلفة صنعت هذا القناع وكان لكل منطقة مصنعها الخاص. تم صنع المثال في الصورة في شركة ياكوفليف.
الأسماء البديلة: لا يوجد

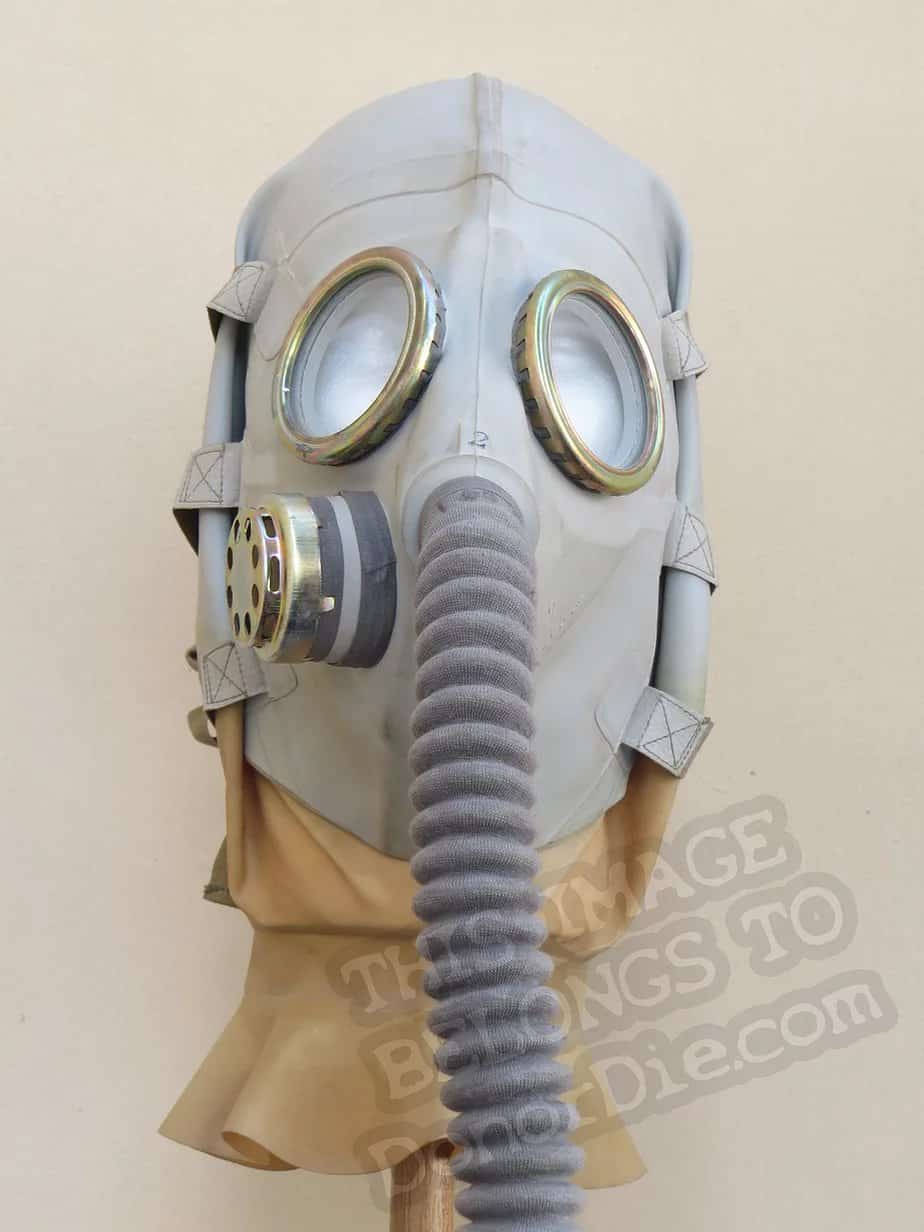

قناع الغاز الخاص بمصابي الرأس Schr 2

سنوات الاستخدام: من أوائل الستينيات حتى منتصف التسعينات.

تم صنع هذا القناع في الصورة في الربع الرابع (بين أكتوبر وديسمبر) من عام 1963.
استُعمِل من قبل: جنود مصابين
المصنّع: شركات مختلفة صنعت هذا القناع وكان لكل منطقة مصنعها الخاص. تم صنع المثال في الصورة في موسكو.
الأسماء البديلة: لا يوجد

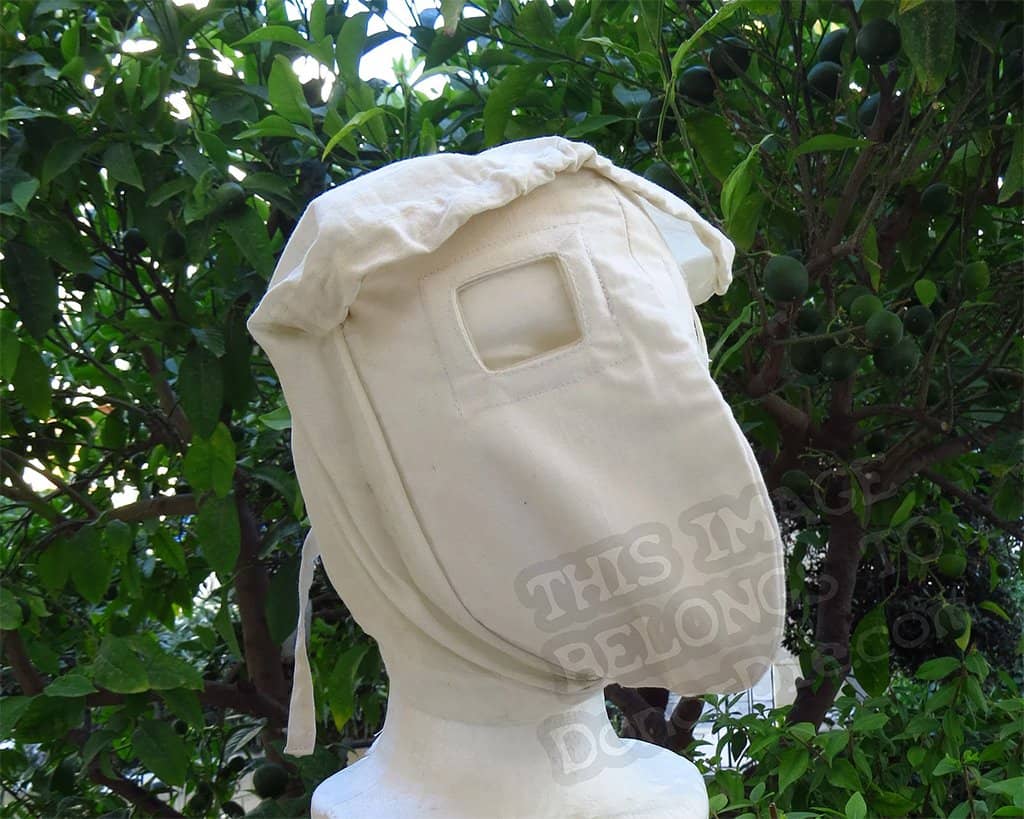

قناع ضد الغبار PTM-1 (البديل الأبيض)

سنوات الاستخدام: من المفترض أنها استخدمت طوال الستينيات والسبعينيات. عمر هذا المثال غير معروف
استُعمِل من قبل: مدنيون
المصنّع: مدنيون (تم إنتاج هذه الأقنعة للمدنيين من قبل المدنيين أنفسهم، حيث قام المدرسون بتعليم المتدربين كيفية قص وخياطة هذه الأقنعة من القماش. ونظرًا لأن العديد من المتدربين كانوا قد أحضروا معهم لوازم متعددة الألوان، فقد ظهر لهذا القناع أشكال مختلفة)

الأسماء البديلة: قناع الغبار الإشعاعي السوفياتي

الوصف: تم استخدام قناع PTM-1 المضاد للغبار من قبل المدنيين الروس طوال الستينيات كشكل من أشكال الحماية من الغبار المشع (الناتج عن التداعيات التي تلي تفجير قنبلة نووية). ويبرر ذلك من خلال منشور مترجم نشره مركز العلوم والتكنولوجيا الخارجية التابع للجيش الأمريكي في عام 1965 (تم نشر الوثيقة الأصلية في عام 1963).

يتألف تصميم القناع البسيط من القماش (كاليكو خشن، كتان / كتان محبوك أو منقوش) ويتكون من جزئين مثبتين على رأس المستخدم بواسطة أشرطة مرنة. تم دمج اثنتين من عدسات السليلويد أو البلاستيك أو الزجاج في الجزء الأمامي من القناع، مما يوفر للفرد مجالا للرؤية.

تم صنع القناع في 7 أحجام وفي مجموعة متنوعة من الألوان بما في ذلك: الأبيض. الرمادي، والأخضر، والأزرق، والأحمر والمخطط (لون البيجامة المعروف). يرجع هذا التنوع إلى استخدام كل من المنسوجات الجديدة والبالية على حد سواء، التي أمكن استخدامها ولم تكن رثة أو متسخة.

تم إنتاج PTM-1s من قبل مدنيين تعلموا كيفية صنعه خلال مظاهرة عامة، ثم تمت خياطته من قبلهم في المنازل.

تتضمن نسخ هذا القناع (إصدار التشيك OR1) الذي تم إنتاجه من قماش أبيض وتضمن عدسات مستديرة، بدلاً من العدسات المستطيلة التقليدية التي يعرضها نظيره الروسي.

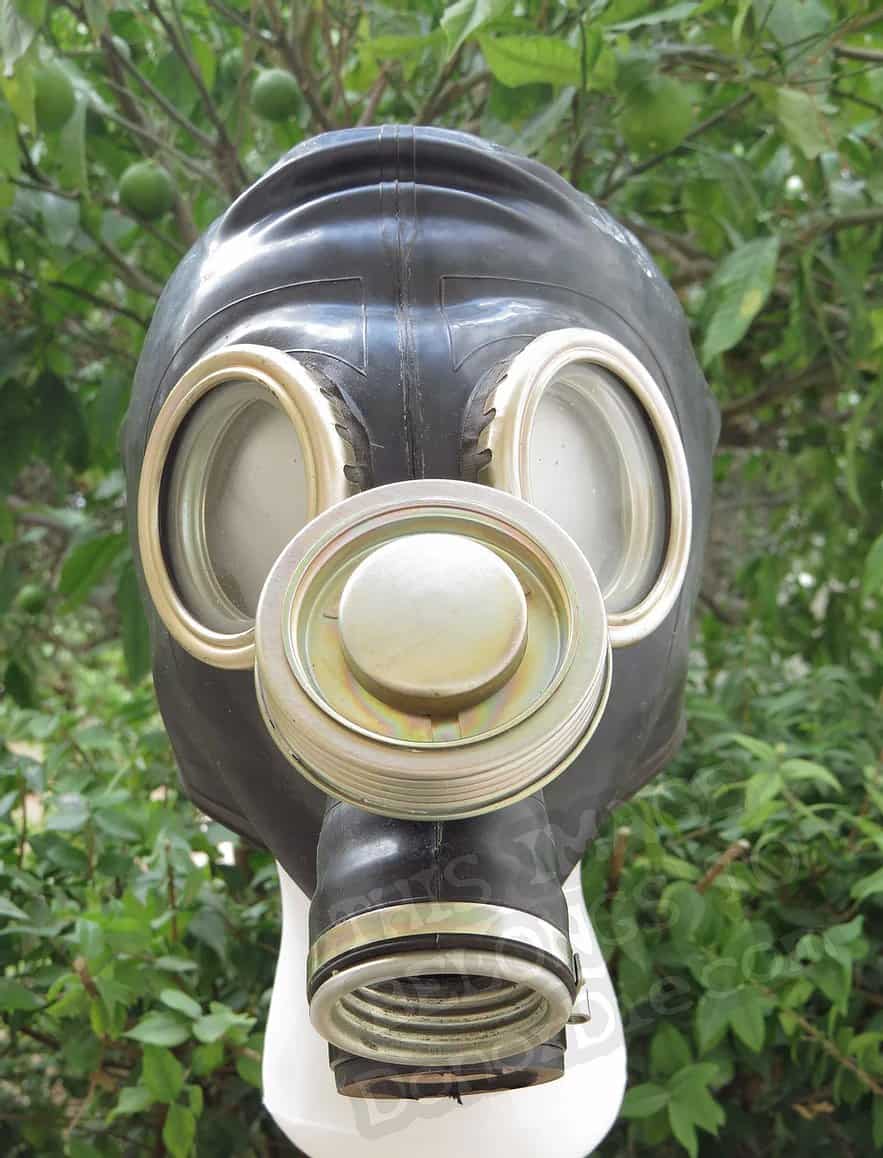

قناع الوجه PRVM / SHM-70R

سنوات الاستخدام: طوال الثمانينيات.
تم إنتاج هذا القناع في الربع الأول من عام 1981 (بين يناير وأبريل)
استُعمِل من قبل: العاملين على الصواريخ ومزودات الوقود الصاروخية.

المصنّع: هذا المثال صنّع في ياروسلافل
الأسماء البديلة: لا يوجد

الوصف: كان PRV أول قناع غاز تم تطويره للاستخدام من قبل العاملين على الصواريخ الروسية ووقود التزود الخاص بها، ثم استُبدل بـPRV-U في منتصف السبعينيات وبـPRV-M في الثمانينيات.

تتكون مجموعة PRVM من قطعة للوجه SHM-70R ШМ-70Р، وحقيبة حاملة، وفلتر КРВ-М (غير مصور)، بالإضافة الى عدسات مضادة للتعتيم وفتحات عازلة NMU-1M.

SHM-70R هو جهاز تنفس على شكل خوذة يحمل تشابهًا طفيفًا مع ШМ-66м PMG-2 Face-piece. يشمل الاختلافان الرئيسيان وجود غطاء عازل للصوت (الذي يشبه غطاء FaceС-Р للوجه أو قناع الغاز PRV-U)، كما تم فصل الفلتر عن صمام الزفير مع التخلي عن الفتحات الخاصة بالأذن.

يعمل تصميم الغطاء العازل للصوت على حماية الغشاء الموجود تحته من التلف بسبب الحرارة وأبخرة وقود الصواريخ، ويتكون صمام الزفير من صمامين، أحدهما داخلي والآخر خارجي.

القناع المعروض في الصورة هنا من القياس 1 وقد تم إنتاجه في الربع الأول من عام 1981 في مدينة ياروسلافل. يشير الرقم 87 على الجانب الأيسر من القناع إلى شكله.

تحتوي الحقيبة المصنوعة من القماش المطاطي على عدد من الجيوب لاحتواء الملحقات المذكورة سابقًا ويتم إغلاقها داخليًا بواسطة طيّتي قماش مطاطيتين وخارجيًا بواسطة غطاء، يتم تثبيتها معًا بواسطة أربطة. يمكن العثور على ثقب محاط بحلقة معدنية في الجزء السفلي من الحقيبة، الذي ربما يستعمل لوضع فلتر أكبر، كما يمكن استخدامه كفتحة تصريف.

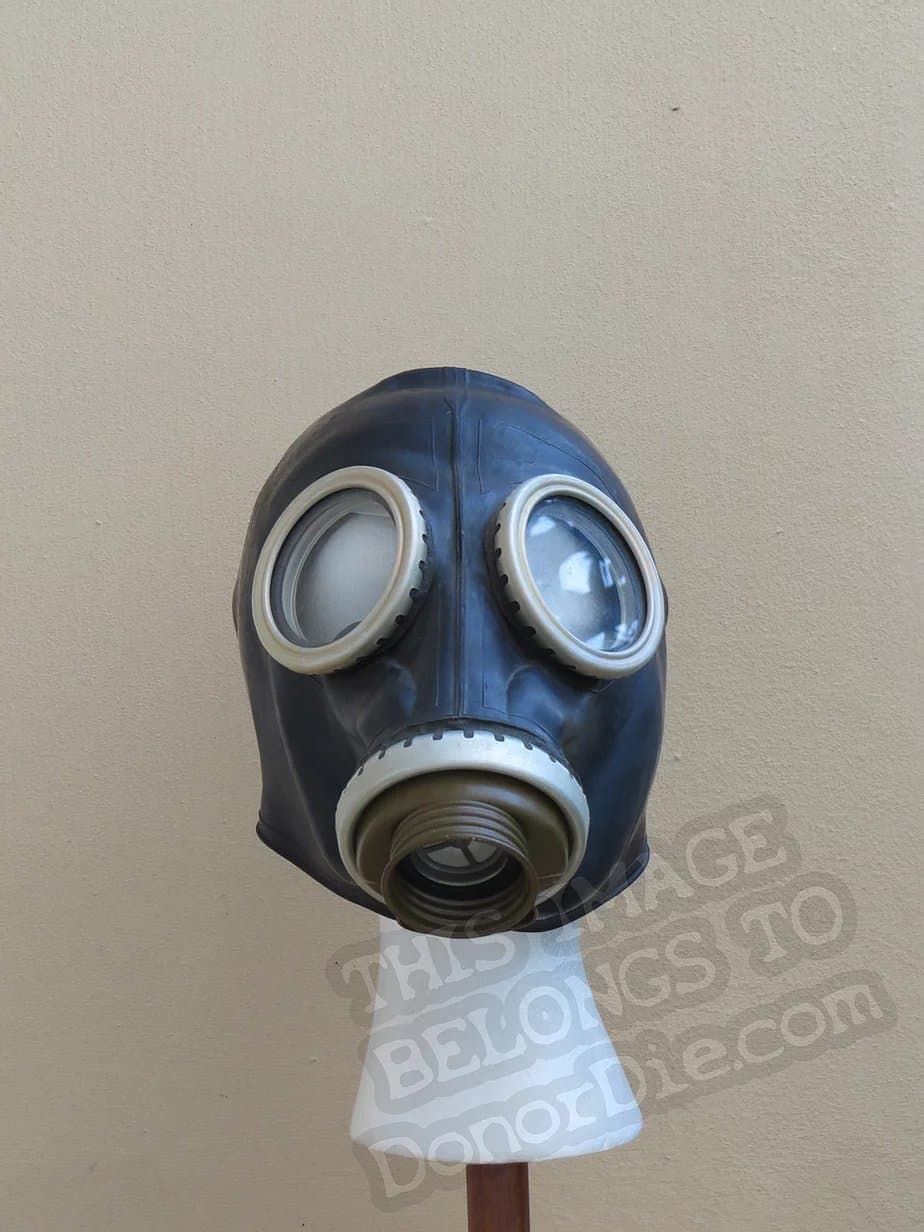

قناع غاز GP-5

سنوات الاستخدام: من أواخر الستينيات حتى أواخر الثمانينيات.

تم صنع هذا القناع في الربع الثالث من عام 1982. (بين يوليو وسبتمبر)
استُعمِل من قبل: مدنيين وعمال صناعيين.
المصنّع: شركات مختلفة صنعت هذا القناع وكان لكل منطقة مصنعها الخاص. تم صنع المثال في الصورة في مدينة تامبوف.

الأسماء البديلة: لا يوجد

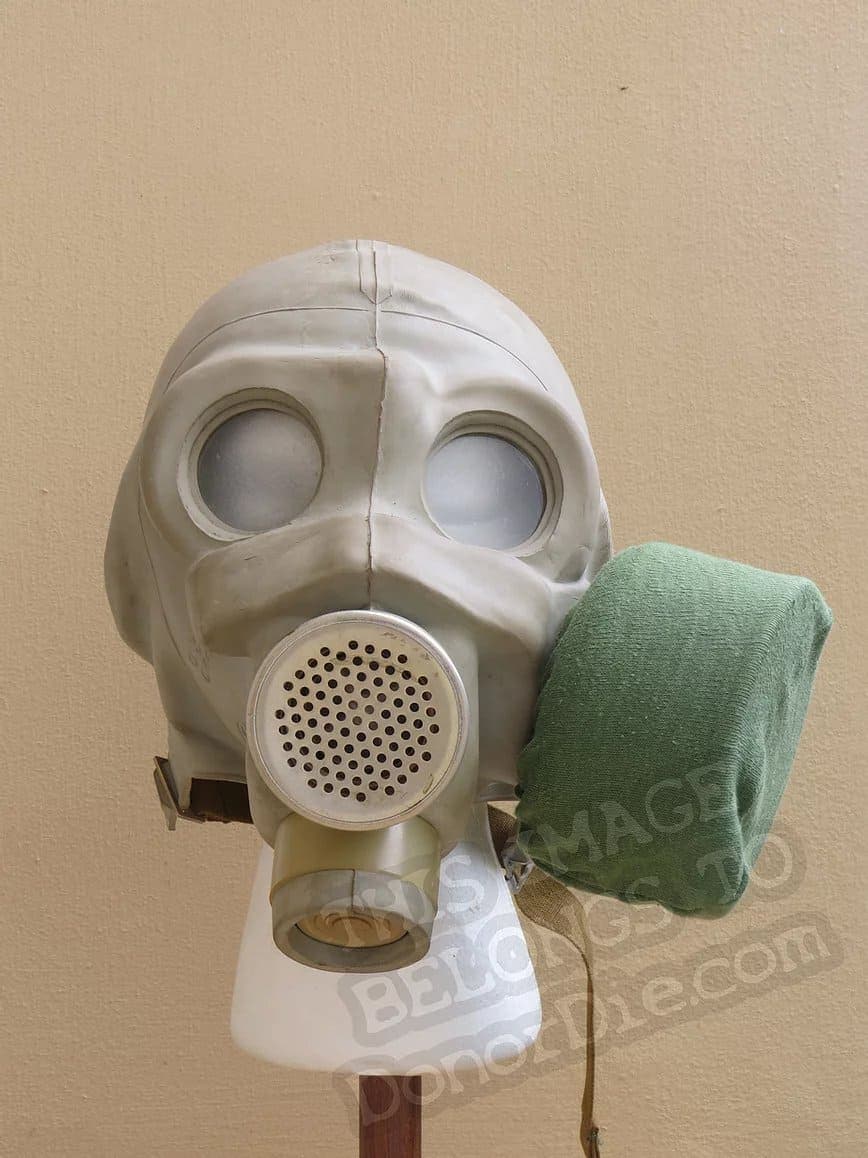

قناع غاز PMG

سنوات الاستخدام: من أواخر عام 1963 وحتى الأن (تستخدم الآن لأغراض التدريب).
تم صنع هذا القناع في الربع الرابع من عام 1984. (بين أكتوبر وديسمبر)

استُعمِل من قبل: الجيش
المصنّع: شركات مختلفة صنعت هذا القناع وكان لكل منطقة مصنعها الخاص. تم صنع المثال في الصورة في مدينة ساراتوف.
الأسماء البديلة: لا يوجد

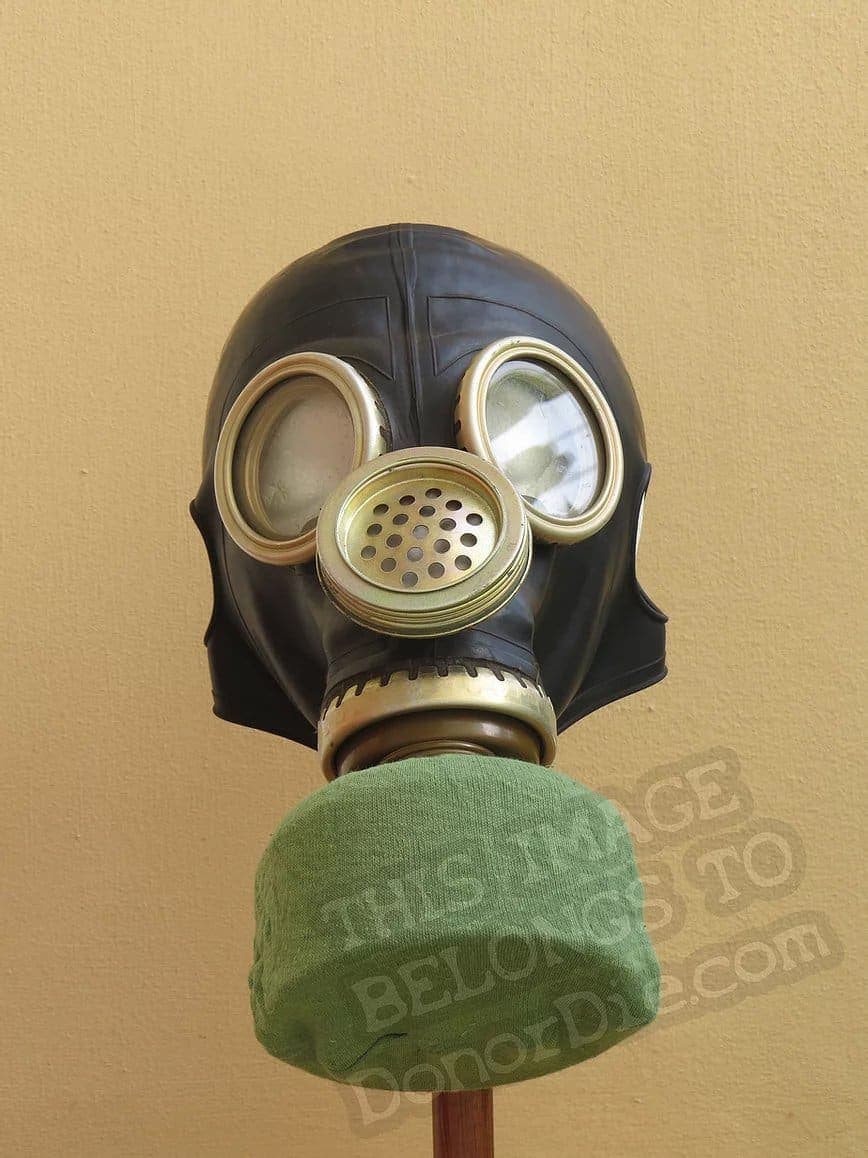

قناع غاز PMG-2

سنوات الاستخدام: من أواخر 1960 – 1980.
تم صنع هذا القناع في الربع الرابع (بين أكتوبر وديسمبر) من عام 1980.
استُعمِل من قبل: الجيش

المصنّع: شركات مختلفة صنعت هذا القناع وكان لكل منطقة مصنعها الخاص. تم صنع المثال في الصورة من قبل شركة ياكوفليف.
الأسماء البديلة: GP-6 (اسم غير صحيح) وGP-5u

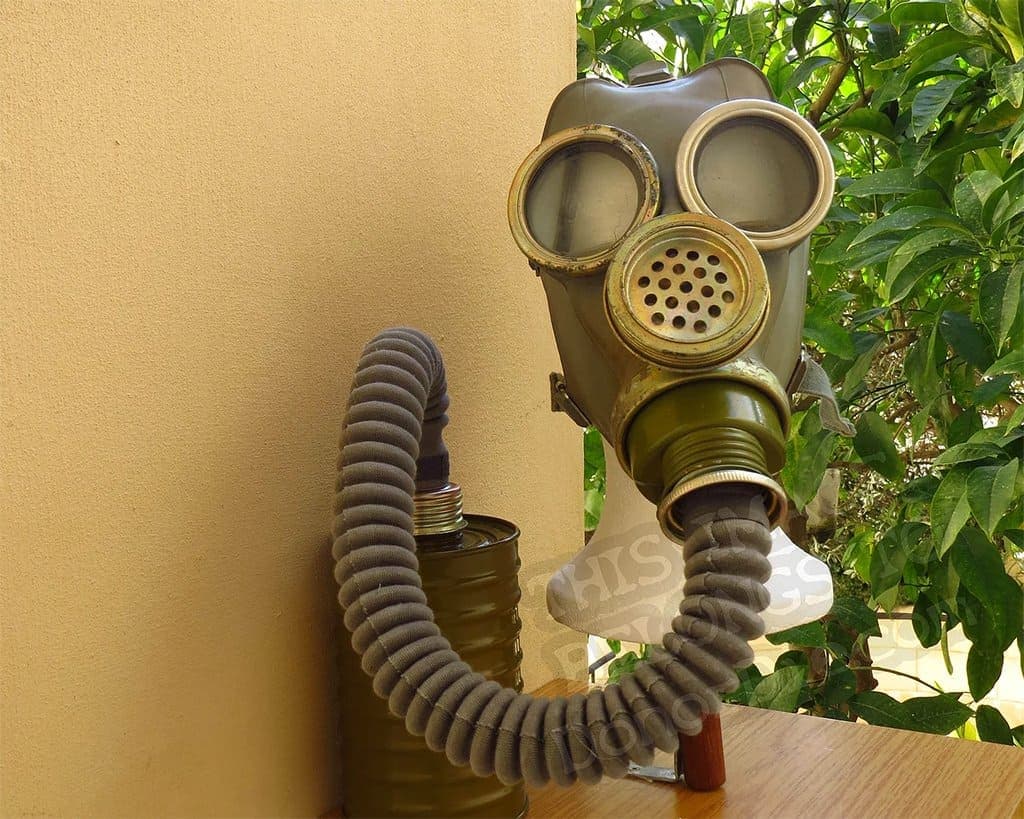

قناع غاز MM-1B

سنوات الاستخدام: منذ أوائل السبعينيات حتى الثمانينيات.

تم صنع هذا القناع في الربع الأول من عام 1975. (بين يناير وأبريل)
يستخدم من قبل: الجيش (طواقم الدبابات ومشغلي الراديو)
المصنّع: شركات مختلفة صنعت هذا القناع وكان لكل منطقة مصنعها الخاص. تم صنع هذا المثال في الصورة في العاصمة موسكو

الأسماء البديلة: لا يوجد

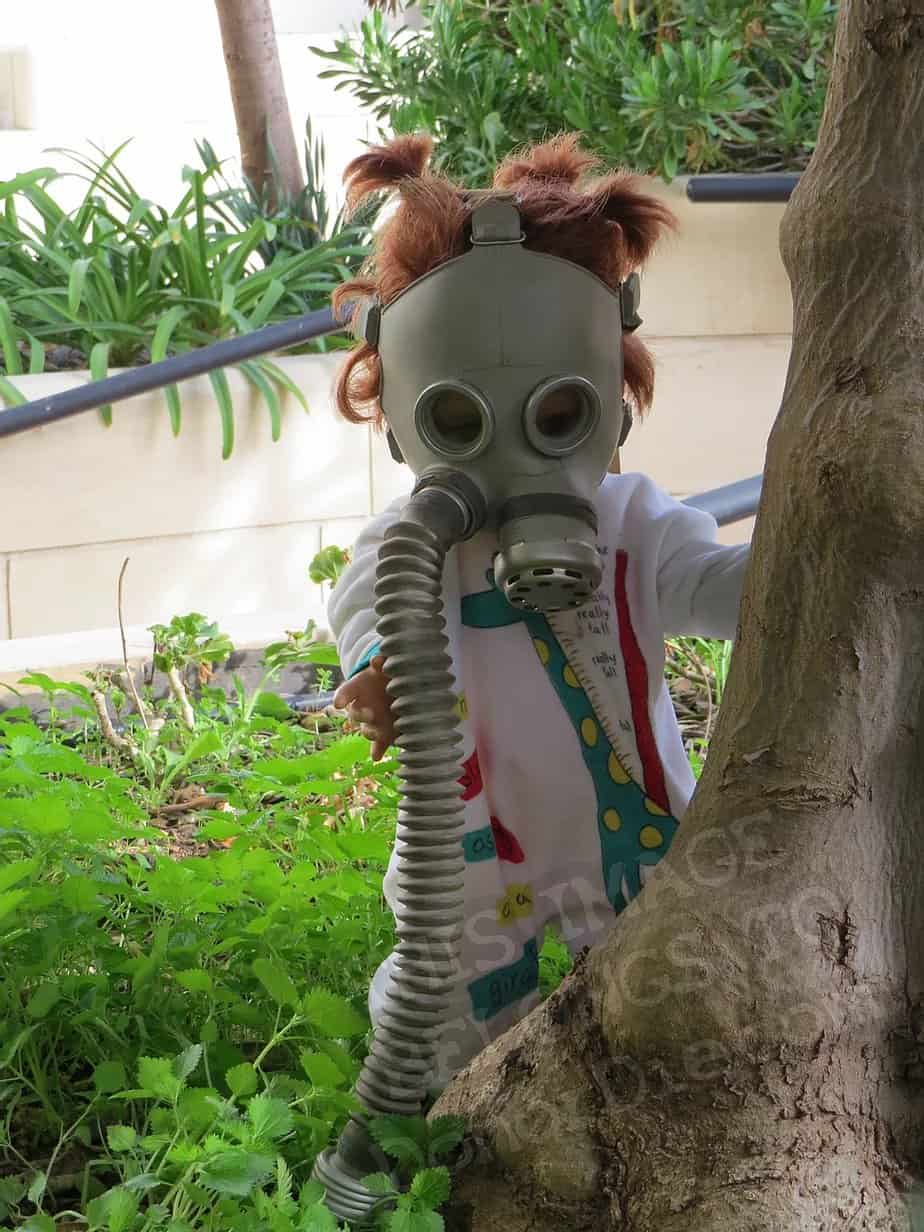

قناع غاز صغير للأطفال Pdf-Sh

سنوات الاستخدام: طوال السبعينيات والثمانينيات.
تم صنع هذا القناع في الربع الأول من عام 1977. (بين يناير ومارس)

استُعمِل من قبل: المدنيين اليافعين
المصنّع: شركات مختلفة صنعت هذا القناع وكان لكل منطقة مصنعها الخاص. تم صنع المثال في الصورة في مدينة أورينبورغ.
الأسماء البديلة: لا يوجد

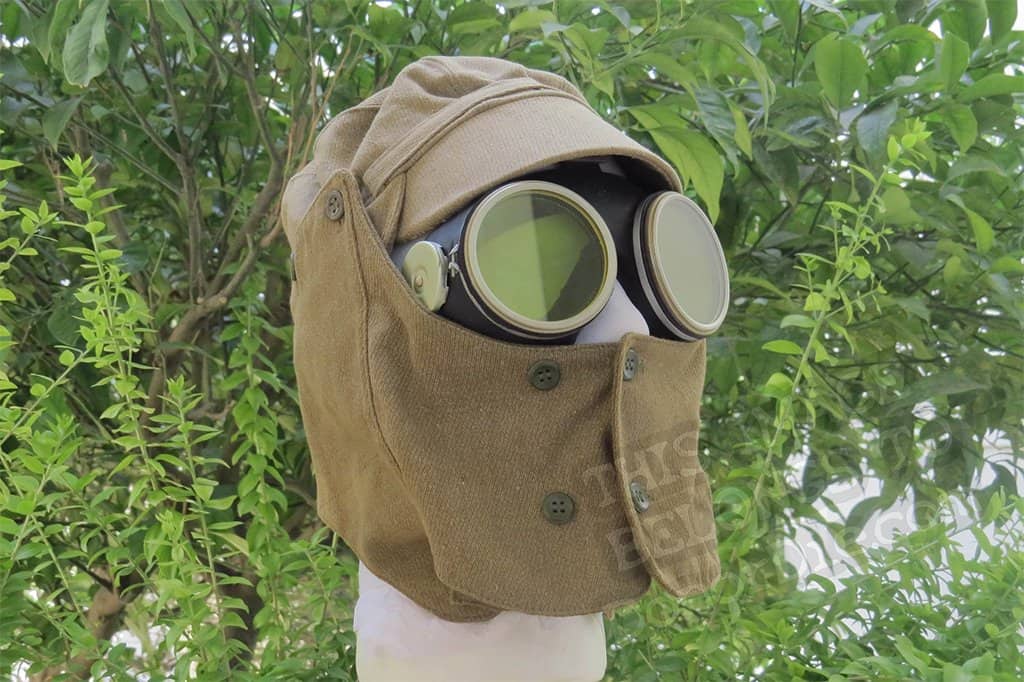

نظارات واقية متلونة ضوئياً OPF

سنوات الاستخدام: طوال الثمانينيات.
تم إنتاج هذا المثال في الربع الأول من عام 1984. (بين يناير ومارس)
استُعمِل من قبل: الجيش

المصنّع: هذا المثال في الصورة مصنّع في مدينة ساراتوف.
الأسماء البديلة: لا يوجد

الوصف: كانت نظارات OPF ОПФ عبارة عن نظارة واقية تستخدم عدسات زجاجية خضراء متلونة ضوئياً (عند التعرض لشدة ضوء معينة يغمق لونها، وبغياب المصدر الضوئي تبقى العدسة محافظة على حالتها الشفافة). تم استخدام هذه النظارات الواقية من قبل الجيش السوفييتي عند التعامل مع المواقف التي تنطوي على ومضات نووية عالية الكثافة مع ارتداء بدلة OKZK الواقية إلى جانب المعدات الأخرى (بما في ذلك بدلة KZS).

يتم ارتداء قلنسوة OKZK ووصلها بالياقة بوساطة أزرار. يتم أيضًا تثبيت طيات الياقة ببعضها بنفس الطريقة، كما سمحت فتحة على الجانب الأيسر من الياقة بمرور الفلتر واتصاله بالقناع (يكون عادة من نوع PMK).

لوحظ استخدام قبعة من نوع OKZK مع عدد من معدات الحماية المختلفة بما في ذلك: قناع تنفس من نوع PMK، قناع تنفس نصفي من نوع R2، أجهزة تنفس مختلفة ”على شكل خوذة“، وكما ذكر سابقًا نظارات OPF.

على غرار معدات الحماية الأخرى في ذلك الوقت، فإن نظارات OPF مصنوعة من المطاط الأسود، بالإضافة إلى معلومات التصنيع الأخرى المنقوشة عليه. تم إنتاج المثال في الصورة في الربع الأول من عام 1984 في مدينة ساراتوف (كما هو موضح من خلال الرمز C) وهي بحجم 2 (كما هو موضح بالعلامات الموجودة تحت العدسة اليمنى وبين العدستين).

صُنعت النظارات الواقية في حجمين: 1 و2. كان هذا الزوج من الشكل الثاني والأخير.

يتم تثبيت النظارات الواقية على الرأس بوساطة 3 أحزمة قابلة للضبط. يرتبط الشريطان الأفقيان بمكونات بلاستيكية خضراء تسمح بمرور أذني المستخدم، مما يسمح باستخدام معدات الحماية السمعية مثل سماعات الرأس. مطاط الحزام مشابه للموجود في قناع التنفس السوفييتي وهو خشن عند اللمس، مما يزيد من الاحتكاك ويمنع الانزلاق عن الرأس.

يطلق على العدسات الواقية جهة اليسار اسم ”الفوهة“ وهي إما من النوع ОПФ أو من النوع ОФ، وكلاهما متطابقان تقريبًا لدى مقارنتهما، على الرغم من أن عدساتهما تستجيب بشكل مختلف للتغيرات في شدة الضوء وتعود إلى ألوانها العادية بسرعات مختلفة.

تم إنتاج النظارات الواقية في علبة بلاستيكية خضراء، وهي بسيطة التصميم ومتينة. يتم تثبيت المكونات البلاستيكية معًا بواسطة مفصل جلدي مثبت على الهيكل الرئيسي ويتم الاحتفاظ به مغلقًا بحزام جلدي يعمل كمثبت.

يمكن استخدام هذا الشريط أيضًا لربط العلبة بمعدات الجندي، مما يسهل حملها. تضمنت المجموعة أيضًا قطعة قماش للتنظيف ومعدات مضادة الضباب.

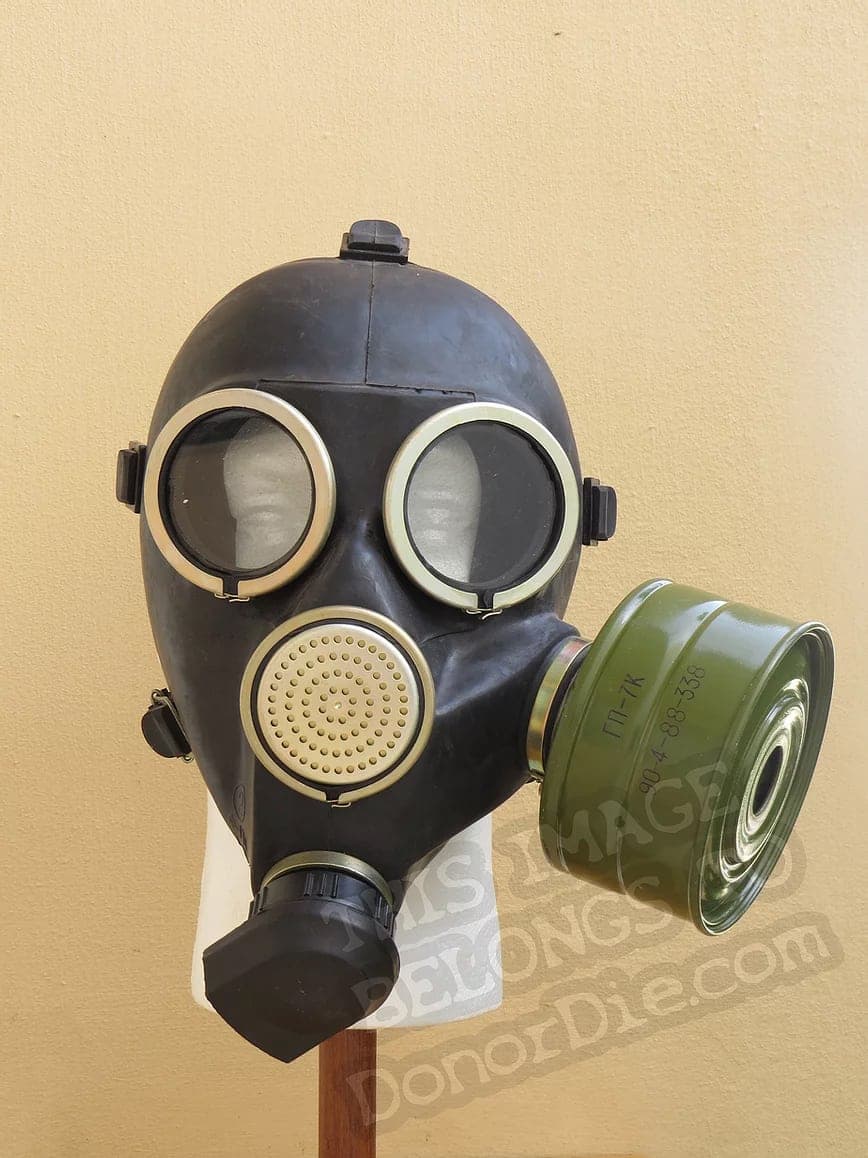

قناع غاز GP-7

سنوات الاستخدام: من منتصف الثمانينيات وحتى اليوم الحالي (يستخدم المدنيون الإصدارات المحدثة من هذا القناع).

تم صنع هذا القناع في الربع الرابع من عام 1989. (بين أكتوبر وديسمبر)
استُعمِل من قبل: مدنيين
المصنّع: شركات مختلفة صنعت هذا القناع وكان لكل منطقة مصنعها الخاص. تم صنع هذا المثال في تامبوف.

الأسماء البديلة: لا يوجد

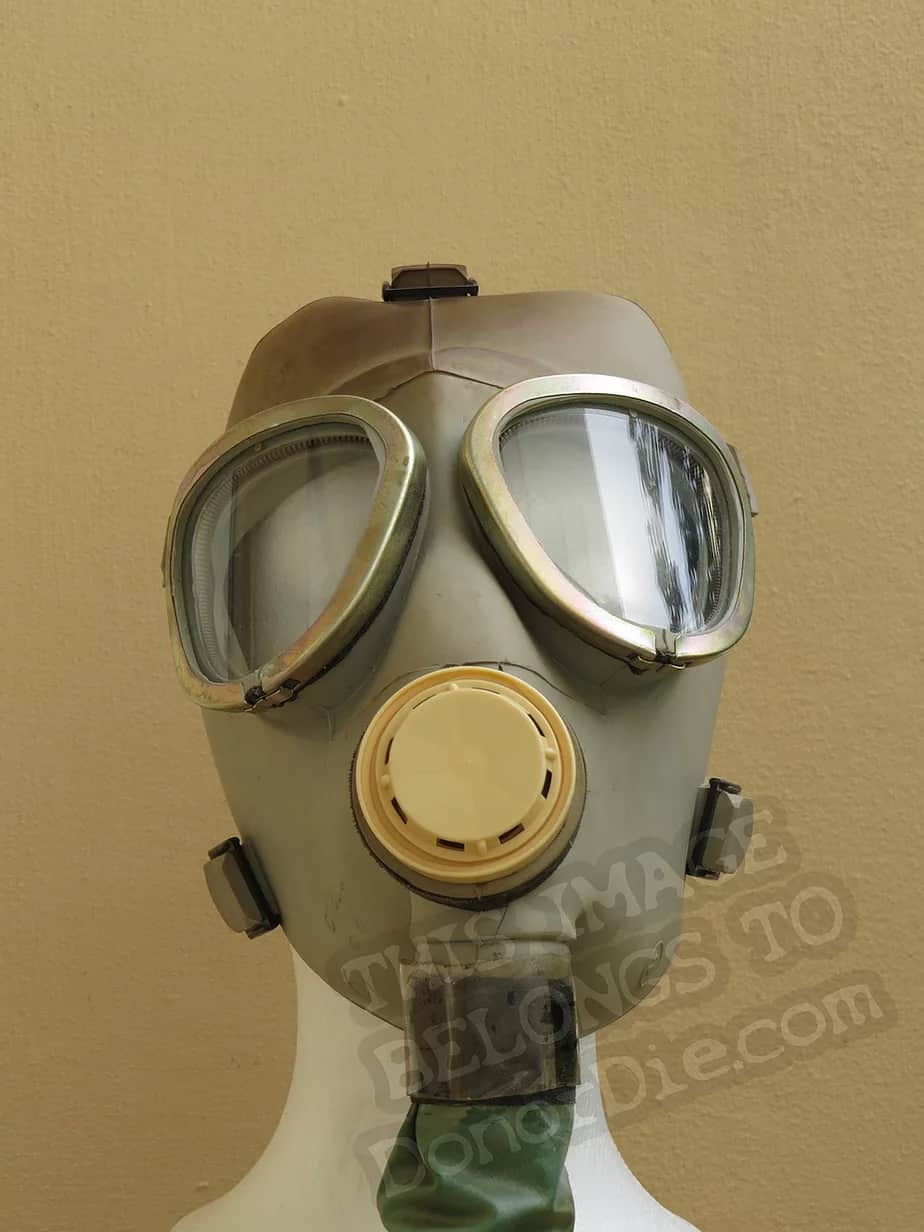

جهاز التنفس IP-4M

سنوات الاستخدام: من منتصف 1980 حتى يومنا هذا.
تم صنع هذا القناع في الربع الرابع من عام 1988. (بين أكتوبر وديسمبر)

استُعمِل من قبل: الجيش
المصنّع: شركات مختلفة صنعت هذا القناع وكان لكل منطقة مصنعها الخاص. تم صنع المثال في الصورة في مدينة ساراتوف.
الأسماء البديلة: لا يوجد

قناع الغاز pmk-2

سنوات الاستخدام: من أواخر الثمانينيات حتى اليوم الحالي.
تم صنع هذا القناع في الربع الرابع من عام 1988. (بين أكتوبر وديسمبر)
استُعمِل من قبل: الجيش

المصنّع: شركات مختلفة صنعت هذا القناع وكان لكل منطقة مصنعها الخاص. تم صنع هذا المثال في تامبوف.
الأسماء البديلة: لا يوجد

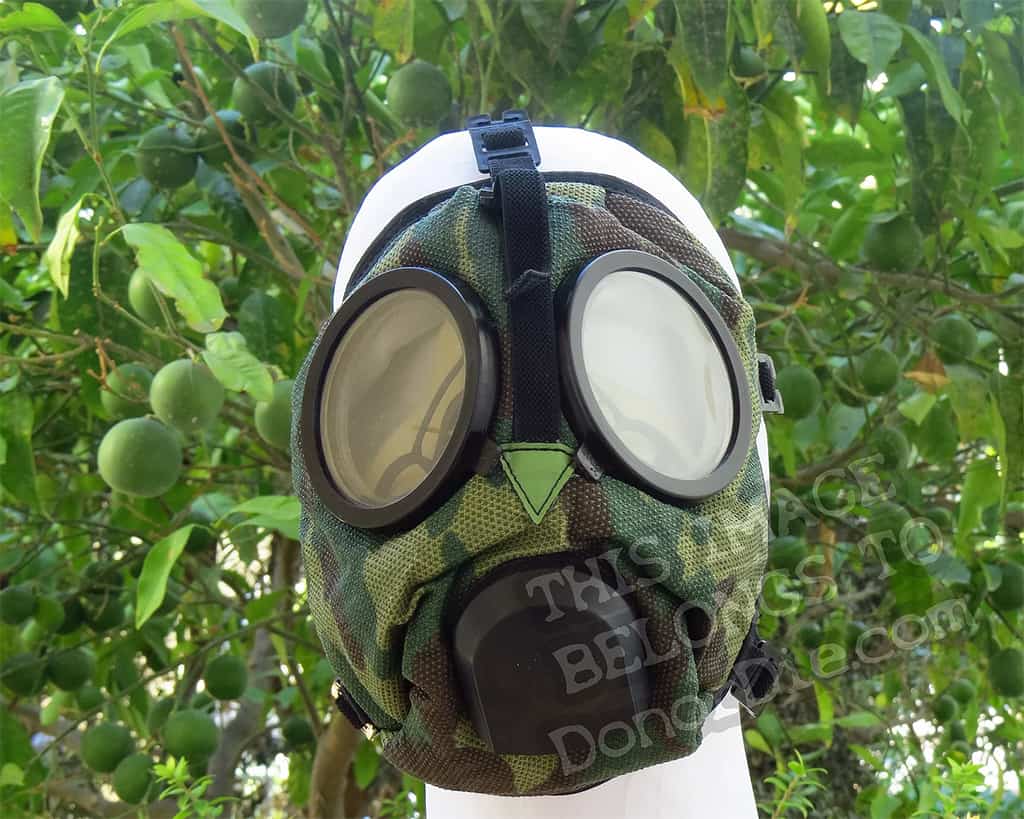

جهاز التنفس Rou

سنوات الاستخدام: من أوائل 2000 حتى يومنا هذا.

تم صنع هذا القناع في الربع الثالث من عام 2007(بين يوليو وسبتمبر)
استُعمِل من قبل: الجيش
المصنّع: يفترض أنه صنعته شركات مختلفة مثل معظم الأقنعة الروسية. تم إنتاج هذا القناع في مصنع Plant ЭХМЗ (يقع بالقرب من بلدة إيليكتروستال)

الأسماء البديلة: لا يوجد

الوصف: إن РОУ (الذي يُترجم بشكل غير دقيق إلى جهاز التنفس العالمي المشترك للأسلحة) هو جهاز تنفس روسي حديث شهد خدمته الأولية من أوائل العقد الأول من القرن الحادي والعشرين (المثال في الصورة من عام 2007). يقال إن هذا القناع يحمي المستخدم من البيئة الخطرة الناتجة عن الانفجار النووي، بما في ذلك الوميض النووي (СИЯВ في نص الدليل الأصلي) والعوامل الضارة الأخرى ذات الصلة بالحرارة والغبار الذري (РП) والغازات السامة ذات الصلة (TX) الناتجة عن السحابة الأولية والغبار المرتبط بمنطقة التفجير.

ويعتقد أيضا أنه يحمي من السوائل الناتجة. يتم تضمين ROU في طقم أدوات OZK-F، والتي تتكون من بدلة واقية ZFO ومجموعة PKR (تتكون من أقنعة واقية من نوع PMK-3 وROU) وتأتي في 3 أحجام (1 أصغرها و3 كونها الأكبر). المثال هنا بالحجم 2.

شيء واحد غير عادي حول ROU هو أنه لا يتطلب استخدام فلتر خارجي، وهذا لأنه قادر على تصفية مخلفات الأسلحة النووية والبيولوجية والكيميائية التي سيشار إليها.

يتكون غطاء الوجه من 3 طبقات: طبقة خارجية مموهة ومظللة مقاومة للحريق والوميض (والتي تحمي المستخدم من الوميض النووي)، وطبقة تصفية وسيطة مُبَلْمرَة (Polymer) (والتي تحتوي على الفحم النشط)، وأخيرًا الطبقة الداخلية غير المنسوجة من مادة الـ(بولي إيثيلين تيريفثاليت) وهي الطبقة التي تحمي الفرد من جزيئات الكربون الضارة التي قد تتسرب من طبقة التصفية وتتسبب في إلحاق الضرر بالجهاز التنفسي.

هناك نوعان مختلفان من ROU موجودان: النسخة الموجودة في الصورة (الخاصة بمخلفات الأسلحة النووية والبيولوجية والكيميائية) ونسخة بوليسية تحمي المستخدم من الغاز المسيل للدموع، وهو في نموذجين أوليين: أحدهما يتكون من شفاط كيميائي متكامل والآخر متغير. وقد شوهد ذلك الأخير فقط في معرض عُقِد قبل بضع سنوات وليس من المعروف ما إذا كان مستخدماُ اليوم.

يتم ربط أحزمة الرأس الخمسة الخاصة بالقناع بحزام آخر يمتد من منتصف خط الحاجب إلى الأنف. يمكن شد هذا الحزام من أجل توفير مجال رؤية أفضل (عن طريق سحب غطاء الوجه السفلي للقناع لأعلى) وتوفير قفل محكم.

تم إصدار أقنعة ROU وتخزينها في كيس بلاستيكي (مختوم بواسطة شريط مطاطي).

من أجل حماية صمام الزفير من التلف بسبب الصقيع، تم تركيب واقي مطاطي أو عاكس هواء على القناع (وفقًا للدليل، يفترض القيام بهذا الإجراء عند حوالي -10 درجة مئوية).

تركب الإضافات المضادة للضباب داخل العدسات ويتم تثبيتها بالطريقة التالية: يتم وضع الملحق داخل عدسة العين متبوعًا بحلقة مطاطية وأخيرًا حلقة الاحتفاظ البلاستيكية الموجودة على القناع.

يمكن أيضًا إضافة لواصق PSZG1 إلى عدسات ROU من الخارج لمنعها من التلف الميكانيكي (الخدوش).
